一、说明

该产品是在加拿大沃太克型谷物干燥机的基出上进行改型，并结合我国南.北方地区谷物干燥的实际需要进行研制的一种新型谷物干燥设备，采用混流干燥技术，使介质与物料形成充裕的包容关系进行热——质交换，达到干燥目的，在热风的分布上改变了原型的径向送风，以获得均恒的径向动压差，保证了谷物降水均匀度和较高的谷物品质。

在热源部分采用管束换热和板式换热相结合，避免了幅射热对炉体的烧损，改善了换热效果，提高了换热效率并延长了热风炉的使用寿命。

本设备还具有结构紧凑、外型美观、操作使用维护方便等优点，是较为理想的干燥设备。

二、用途

本设备具有运行可靠、构造合理、效率高、降水均匀、一次性降水梯度大、使用范围广等优点，特别是对我国北方地区高水份谷物在高寒季节干燥作业更是较为理想的产品，对玉米、小麦、水稻、大豆、高粱、谷子等谷物的干燥均有较好的干燥效果，对饲料粮、商品粮、种子粮均可实施干燥作业，是农场、粮库、粮油加工厂及制酒、制药、饲料等行业干燥作业的理想设备。

本公司又开发出中、小型高水分水稻、核桃、花生、蔬菜烘干成套设备.一次降水幅度可大于10%以上，采用多段.多温.多次烘干.缓苏.换向和高低温交替的干燥工艺.具有结构集约，操作简便，维护方便，节能环保，产出的粮食品质好等优点。

三、设计依据及参数

本设计依据的主要技术标准是：

1、连续式粮食烘干机：GB/T16714-2007

2、粮食干燥机试验方法：GB6970-86

3、热风炉技术条件：JB/T6672.1-2001

4、热风炉试验方法：JB/T6672.2-2001

以及各类相关技术条件。

本设备基本参数

1、原料水份为28-30%H2O

2、环境温度为平均为-10

3、流程时间为4.5-6小时

4、潮粮处理量120吨/日

5、表面风速4-6m/秒

6、介质温度60-160

7、换热效率73%

8、低位发热值5000kcal/kg

四、结构及工艺流程

本设备的热源部分可分为手烧、机烧，燃烧室与换热器分为两体制造，根据供热能力可采用叠落安装或分部安装，换热部分采用金属制造，利用管束和板式组合换热，烟气和空气运行多回程换热，烟、风各行其道，获得干净热风以供烘干谷物，由烟风温度控制器进行调整其燃烧状态和换热比例，以保证风温稳定，烘干均匀，谷物。

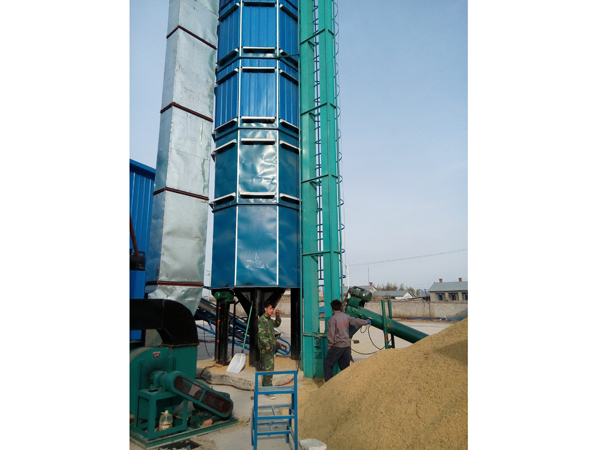

干燥机全金属结构，自上而下排列着贮粮、干燥、缓苏、换向、再干燥、冷却、排粮等各段，热风由中间风室进入塔，经布风器均匀分配的送到各进风角盒，经粮层进行热质交换后再由排潮角盒排出塔外，排潮口处设有金属百叶窗，以排除大气气流对排潮的影响。

换热器、干燥塔及供热风管路均制造成双层金属壳体，中间夹有耐火岩棉保温，以提***燥效果，风、烟管路中设有烟，风温控制器以调正风机、烟机的工作状态，调整热风温度流量全压各参数以保证干燥作业的理想运行。

引烟机布置在下烟箱的排烟口处使烟路在热换器内形成负压，而送风机布置在换热器的进风口前，使空气在换热器形成正压状态，以保证热风的纯净。

本设备设有余热器回收装置和除尘烟筒，以提高热效率和降低排烟的烟尘含量，达到国家排放标准的要求。

本设备采用如下工艺流程：

清理——上粮——贮粮——烘干——缓苏——换向——烘干——缓苏——烘干——缓苏——冷却——排粮

五、安装与调试

1、用户根据设备基础条件图和当地的地质气象条件进行放线、开挖、浇注混凝土，养生要注意基础的浇注质量，保证尺寸和位置的正确，保证予留和予埋铁的位置和水平度，误差控制在1/1000以内，安装前要认真校对。

2、清点全部设备的配套零部件，保证规格、型号、数量准确无误。

3、对热风炉、烘干塔、提升机、主风机、引烟机、电控柜等各大部件分别组装。

4、按基础位置和总体图的要求将各大部件分别就位，并保证各位置和相对关系。

5、在校对检验后，确保各安装位置尺寸无误时，将热风炉、烘干塔、提升机、主风机、引风机、电控柜等各大部件吊装就位，保证安装误差不大于1/1000，并牢固可靠。

6、联接各部的烟、风管路和各辅助机件。

7、将各部电机及传动部分守装就位，并接通各电线、电缆。并按技术要求进行砌筑工作。

8、将各部的安全防护器件安装就位，并对整体安装质量进行全部检查校对。

9、安装结束后对各传动机械进行手动试运转，检查确实无误时可通电对各机进行单机试运转。

10、单机试运无误可作联机空载运行1-2小时，并对各润滑部位进行注油。

11、点火、加煤、对热风炉进行薰烤。3-5日，此时注意，必须将主风机打开，以避免空烧炉子而破坏炉体和换热部分。

12、然后开始清粮上粮，并做好***检查，排除隐患，做好作业的开工准备工作。

六、操作运行及维护保养

1、烘干作业是多人联合作业，必须加强组织管理，设立机长全权管理，并制定各项行之有效规章制度，严格管理。

2、各上岗人员必须经过培训考核后方可上岗操作，并要认真负责做好本职工作协调好各环节的相互关系。

3、机电人员要做到勤检查，及时处理问题严格按照机电性能和使用需要操作好。

4、司炉人员要保证热风炉的正常燃烧状态，要做到勤看、勤清、勤添，在点火时必须先开主风机后启动引风机，停炉时必须先停引烟机，待风温降到40℃以下时再停主风机。

5、上粮人员要坚守岗位，当贮粮段装满粮食时，必须将皮带机、清粮机、提升机快速停机，而启动时应先开提升机、清粮机，再开皮带机，上粮人员要始终注意好粮位高度，不可多粮或缺粮，造成损失。

6、每班必须对各转动部位及时检查和润滑保养。

7、每周应对换热器及除尘器的贮灰部位清理1-2次，以保证燃烧正常。

8、临时停机应将塔内粮食排出，烘干期结束后亦要将粮排净并将各部清理干净和做好防锈防雨工作，每年应作一到两次检修保养，每两年对外表应作一次喷漆保养。

七、三包规定

1、本规定编制的依据

1.1、《农机机械产品修理、更换、退货责任规定》。

1.2、滑县豫都机械有限公司服务政策。

2、三包服务的原则

2.1、严格按照农机三包规定执行。

2.2、谁销售，谁服务；能修则修，以修为主。

2.3、因质量问题同一零件修理两次后仍达不到使用要求的，凭旧件更换新件。

2.4、更换时只能更换损坏件，不能随意更换总成。

2.5、有特殊约定的按当事人双方的约定执行，但不能低于国家规定的标准。

3、三包期限的说明

3.1、整机三包期限一年。

3.2、正常磨损、易损件（各种橡胶件、塑料件、挖斗、轴承、皮带）及说明书中规定的其他易损件等三包期限均为一个月。

3.3、以上规定的零部件，按主机的有效三包效期规定执行。

3.4、有特殊约定的按当事人双方的约定执行，但不低于国家标准。

4、三包期的计算

4.1、三包期自机器交付用户之日、开具发票起开始计算。二者不一致的，以先发生的为准开始计算。

4.2、对于转手购机的产品，凭该产品的原始购机发票及三包服务凭证享受三包待遇，三包期从原始发票开票日期连续计算。如果交付时间和发票开具时间不一致，以先发生的为准开始计算。

4.3、对于不能提供有效凭证证明购机时间和经销单位的，从该机的出厂日期开始计算。

5、三包范围

5.1、凡我公司生产产品，在三包期限内，用户按照产品使用说明书中的要求正确操作、维护、保养，经鉴定确属产品质量原因而发生的零部件损坏，予以三包。

5.2、主要部件的三包有效期是指其本身质量缺陷造成的故障，不包括由于其它零部件的故障导致主要部件的损坏赔偿。

5.3、购机双方如有特殊约定的，按双方的约定执行。

6、三包责任的免除。发生以下情况的不在三包范围内：

6.1、因用户使用、维修、养护不当造成的故障。

6.2、超出说明书规定的范围造成的故障。

6.3、因客户自行改装、调整、改装《使用说明书》中未允许用户自行调整、拆卸、改装的部件和零部件造成的故障。

6.4、无三包服务凭证和有效购机发票，而又不能证明其产品在三包期限内的故障。

6.5、发生故障后，未保持损坏原状，或者未征得销售者、维修者同意，自行处置使对故障原因无法做出技术鉴定的，超过答复、处理时限情况除外。

6.6、三包服务凭证或者发票上的产品规格与所要求三包的产品规格型号不符，或者凭证（发票）发生涂改的。

6.7、发现故障未及时处理又继续使用而引起继发性故障。

6.9、因不可抗拒力造成的损坏。

7、用户使用本三包服务凭证，视为对上述条款已详细阅读，熟知该内容，愿意承担由于违反本约定而造成的后果及责任。
